Description

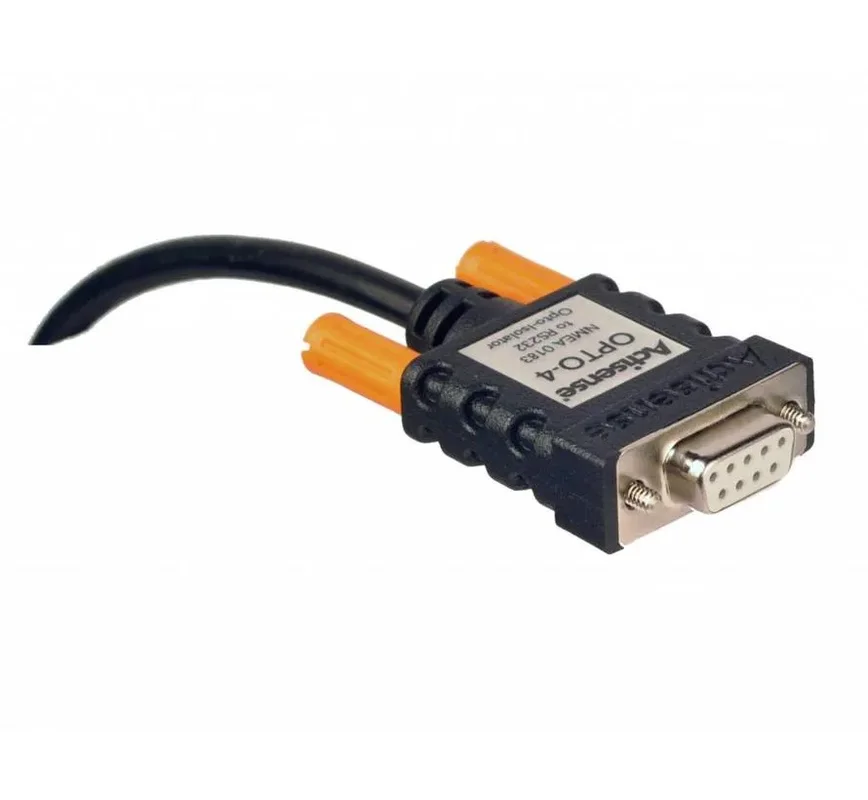

De Actisense OPTO-4 isoleerd een RS232 (PC) poort en beschermd tegen ground loops. Het is een bi-directionele NMEA 0183 (RS422) naar RS232-interface kabel, die een veilige methode voor het aansluiten van een NMEA 0183-systeem om een laptop PC of elk apparaat met een standaard RS232 9-pin poort biedt. De isolatie beschermt het aangesloten apparaat, zodat alle potentieel gevaarlijke spanningen op de NMEA 0183 bus geen schade aan de PC-hardware te veroorzaken.
De opto-4 bijzonder geschikt voor voor systeembouwers die eisen dat alle componenten worden afgeschermd.
Specificaties van de Actisense OPTO-4:
|
|
|
|---|---|
| Electrical | |
| NMEA Listener/Input Isolation | 2kV Opto-Isolation between Red/Black NMEA pair and all other connections |
|
NMEA Listener/Input Voltage |
+/-15V Continuous Maximum +/-35V Max <1> |
| NMEA Listener/Input Signal Thresholds |
Logic ‘0’ +2V to +15V Logic ‘1’ -15V to 0V |
| NMEA Talker/Output Voltage & Current |
Dependant on Host RS232 Interface. Typically +/-5V to +/-15V @10mA Max |
| RS232 Voltage on Host | +/-7V to +/-15V |
| RS232 Port Total Current Consumption | 2mA to 5mA depending on RS232 Voltage |
| Speed/Baud Rate | 4800 to 115200 Baud |
| Mechanical | |
| Housing Material | PVC Black |
| Thumb Screw Material | PVC Orange |
| Screw | Steel, Nickle Plated, M2.8 Thread |
| DB9 Connector | 9 Pin Female |
| Cable Length | 1.5m |
| Cable Wire | 22AWG (17/34AWG) Tinned Stranded Copper |
| Cable Jacket | PVC |
| Shield | Internal Copper Foil Shield |
| Cable Outer Diameter | 5.5mm |
| Approvals and Certifications | |
| Operating Temperature | -20°C to +70°C |
| Electrical Specification | Meets IEC 61162-2 |
| Weight | 100g |
| Guarantee | 3 Years |
| UL Certification | Cable E137250 |
| RoHs Compliant | |
NMEA0183 informatie sheet.
Datasheet Opto-4.
Snelstart Actisense OPTO-4.
