Simrad NAC 3 VRF Core Pack

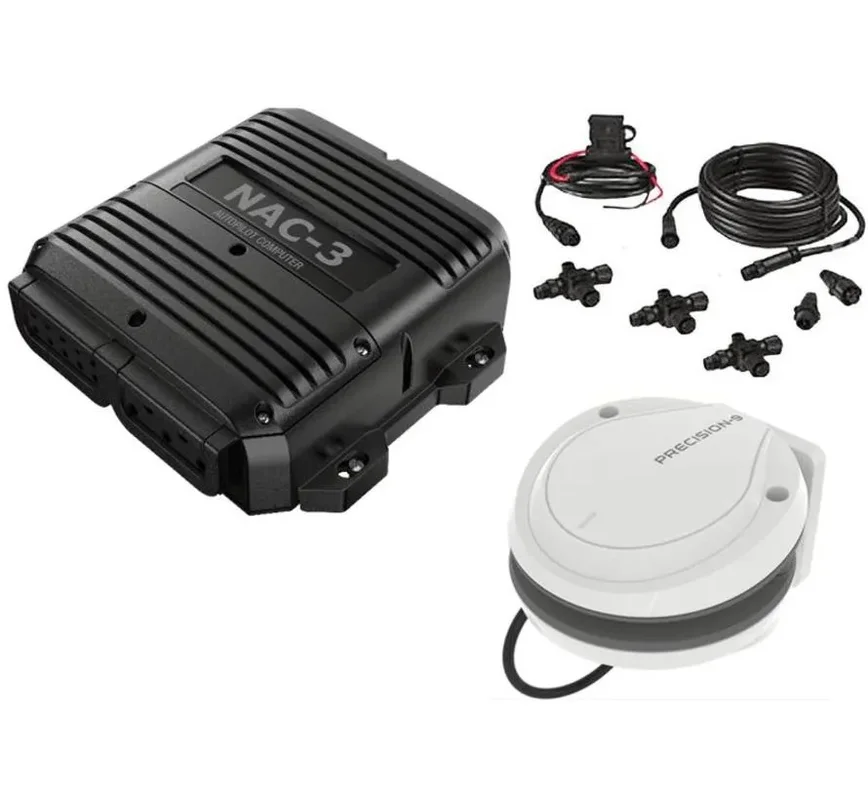

Het NAC 3 VRF Core Pack bestaat uit de high-current NAC-3 autopilot computer en Precision-9 kompas.
De Simrad NAC 3 stuurautomaat computer is het brein achter uw stuurautomaat systeem, hij bevat de controle algoritmes ontwikkeld om een jacht in een breed scala van weersomstandigheden de baas te kunnen blijven die nodig is.
De NAC-3 is ontworpen voor boten van 10 meter (33 voet) of meer en is geschikt voor high-current hydraulische aandrijvingen, mechanische aandrijvingen en magneetventielen die werken met een stroomsterkte van 30 Ampère continu (50 ampère piek).
Het Simrad Precision-9 Compass levert koers en snelheid-of-bocht informatie aan Simrad, B&G en Lowrance autopilot-, radar en navigatiesystemen. Op basis van betrouwbare solid-state sensortechnologie, dit compacte kompas is eenvoudige op ieder schip te instaleren.
Specificaties Simrad NAC 3 VRF Core Pack :
| Omgeving | |
| Temperature, storage | -32 to +70°C |
| Protection | IPx7 |
| Mechanical | |
| Gewicht | 0.7 kg |
| Afmetinen | 211x196x65.5mm |
| Mounting | Bulkhead |
| Behuizig | Plastic |
| Kleur | Zwart |
| Cable inlet | Grommet (Spare Incl) |
| Aansluiting | |
| Stroomaansluiting | 12/24 V DC +10-30% |
| NMEA 2000 Load Equivalent number (50mA) | 1 |
| Interface | |
| Reversible motor control of rudder | Max continious load 30A, peak 50A for 1s |
| On/off solenoid control of rudder | 12/24V DC, common, load range 10mA to 10A, off current <1mA |
| Engage output for bypass/clutch | 12/24V DC, min 10mA, max 3A |
| Rudder angle, frequency input | 15V, 1.4 to 5kHz, resol. 20Hz/° OR NMEA2000 |
| NFU port/stbd input and mode indicator output | External open/close contact, common ret, contact current max 30mA |
| Mode input | External open/close or pulse contact for SYSTEM SELECT, common ret, close to activate, contact current max 30mA |
| External alarm output for buzzer/relay | Max 100mA, voltage level as local supply |
| Networking | |
| IEC 61162-1 input (NMEA0183 In) | 1 ch |
| IEC 61162-1 output (NMEA0183 Out) | 1 ch |
| IEC 61162-1 speed | 4.8 & 38.4 kbaud |
| NMEA2000 | Certified (pending) |
NAC-3 Installatie
Simrad NAC 3 VRF Core pack_Handleiding
