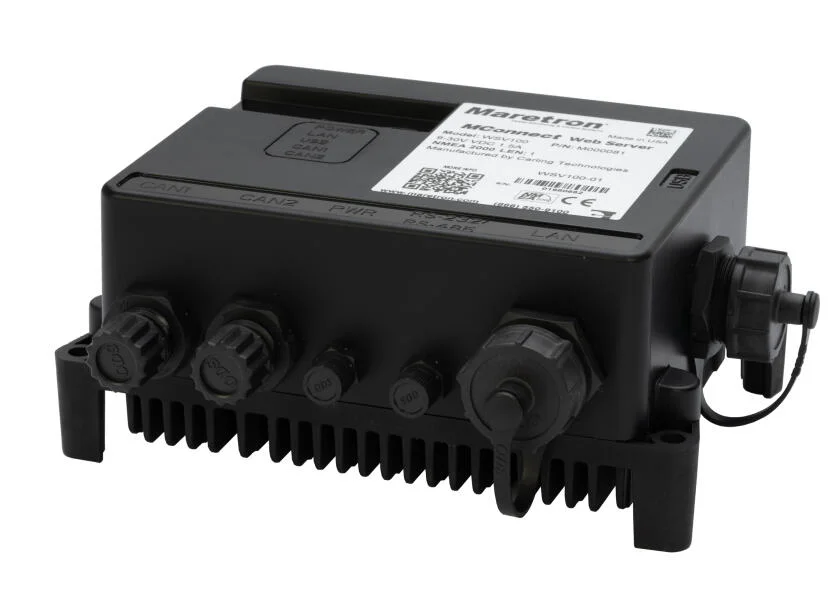

WSV100 MConnect NMEA2000 server

Description

MConnect is een geavanceerde NMEA2000 gecertificeerde webserver die realtime gegevens van je apparaten aan boord verzamelt en weergeeft in aanpasbare, moderne grafische gebruikersinterfaces. Het systeem maakt rechtstreeks verbinding met het NMEA2000-netwerk van je schip en geeft informatie weer over meer dan 400 verschillende sensor- en systeemwaarden, zoals motor- en accugegevens, tankniveaus, navigatie of weerparameters.

Architectuur van het systeem
De gegevens aan boord worden geleverd via een HTML5-gebaseerde gebruikersinterface. Deze is toegankelijk via een normale webbrowser. Er is geen aparte client of software nodig. Toegang is mogelijk via Ethernet of WLAN. Maximaal 4 gebruikers kunnen tegelijkertijd toegang krijgen tot de webbrowser.

Interfaces
De MConnect WebServer leest gestandaardiseerde NMEA2000 PGN’s en kan worden aangesloten op twee onafhankelijke NMEA2000 netwerken. Meer dan 400 NMEA2000 datapunten kunnen worden uitgelezen en weergegeven. Deze omvatten motor- en accugegevens, tankniveaus, navigatie of weer- en omgevingsparameters.
Daarnaast wordt ook de overdracht van bepaalde control PGns ondersteund, bijvoorbeeld voor het aansturen van compatibele digitale schakelsystemen.

Visualisatie en bediening
De verzamelde real-time gegevens kunnen worden gevisualiseerd op aanpasbare displays. Er zijn kant-en-klare lay-outs beschikbaar, maar je kunt ook volledig aangepaste displays maken. Er zijn verschillende weergaveformaten beschikbaar, zoals diagrammen, waardevelden of statusweergaven. Kleurafwijkingen en symbolen laten u onmiddellijk zien of er afwijkende waarden of fouten zijn.

Toepassingsgebieden
Omdat MConnect werkt via een HTML5-gebaseerde gebruikersinterface, kan het eenvoudig worden gebruikt met verschillende eindapparaten, zoals tablets, smartphones, pc’s of compatibele multifunctionele displays van verschillende merken zoals:
Garmin, Raymarine, Navico/Simrad, Furuno en anderen. Eenvoudige implementatie in bestaande netwerken aan boord.

Productkenmerken:

• Geavanceerde gebruikersinterface gebaseerd op HTML5
• Pas uw eigen ontwerp aan met individuele afbeeldingen
• Ondersteunt gelijktijdige toegang door maximaal vier gebruikers
• Dubbele CAN-businterfaces voor dubbele of redundante NMEA 2000-verbindingen
• Voeding: 9-32 volt (met beveiliging tegen omgekeerde polariteit)
• Stroomverbruik: slechts 5 watt
• RJ45 Ethernet-aansluiting
• USB 3.0-poort
• WLAN-functie
